QC12Y大型液壓擺式剪板機性能與特點：
● 本剪板機采用液壓傳動，擺式刀架整體焊接結構，剪切精度高，使用性能好，特別適用于汽車制造，燈桿行業。
● 上下刀口間隙，由手柄調節，刻度盤顯示數值，調整輕便迅速，正確可靠
● 刀架行程可無級調節，沒有燈光對線裝置，擋料及尺寸編碼器傳感電子顯數器顯示，使用方便
QC12Y-4X4000液壓擺式剪板機主要部分及結構說明：
1、機架：由鋼板焊接成框形結構，具有良好的剛性，兩缸固定于左右立柱上，工作臺面上設有輔助刀座，便于下刀架作微量調節，工作臺面上裝有送料球，操作輕便。
2、壓料裝置：由安裝在機架前面支承板上的若干個壓料油缸組成，壓料油缸進油后，壓料頭克服彈簧拉力后壓緊板料。在剪切完成后，借助于彈簧的拉力復位。
3、前、后擋料：前擋料置于工作臺面上，用標尺指示數值，以調節活動擋塊達到所需的擋料值，在剪切薄板時使用前擋料為方便；后擋料裝于上刀架上，隨上刀架作上下擺動，后擋料的調節由電機傳動，經齒輪減速后由絲桿傳動，可手動微調。
4、液壓系統：由控制閥組、油泵、油缸、回程缸、壓料缸、及組合油路等組成。整個系統結構合理、噪聲低、運行順暢，安全性能好。
5、電氣部分：由控制電器柜、中間連接線、控制面板和主、副電機、腳踏開關等裝置組成，安全系數高，整體性能優良。
技術參數:
機床型號 | 可剪板厚mm | 可剪板寬mm | 剪切角 | 行程次數 | 后擋料范圍mm | 主電機功率YW |
QC12Y-4×2500 | 4 | 2500 | 1°30' | 18 | 20-600 | 4 |
QC12Y-4×3200 | 4 | 3200 | 1°30' | 18 | 20-600 | 7.5 |
QC12Y-4×4000 | 4 | 4000 | 1°30' | 12 | 20-600 | 7.5 |
QC12Y-4×6000 | 4 | 6000 | 1°30' | 7 | 20-800 | 11 |
QC12Y-6×2500 | 6 | 2500 | 1°30' | 18 | 20-600 | 7.5 |
QC12Y-6×3200 | 6 | 3200 | 1°30' | 14 | 20-600 | 7.5 |
QC12Y-6×4000 | 6 | 4000 | 1°30' | 12 | 20-600 | 7.5 |
QC12Y-6×6000 | 6 | 6000 | 1°30' | 8 | 20-800 | 11 |
QC12Y-8×2500 | 8 | 2500 | 1°30' | 14 | 20-600 | 11 |
QC12Y-8×3200 | 8 | 3200 | 1°30' | 12 | 20-600 | 11 |
QC12Y-8×4000 | 8 | 4000 | 1°30' | 10 | 20-600 | 11 |
QC12Y-10×2500 | 10 | 2500 | 1°30' | 10 | 20-600 | 11 |
QC12Y10×3200 | 10 | 3200 | 1°30' | 10 | 20-600 | 11 |
QC12Y-10×4000 | 10 | 4000 | 1°30' | 8 | 20-600 | 11 |
QC12Y-12×2500 | 12 | 2500 | 2° | 10 | 20-600 | 15 |
QC12Y-12×3200 | 12 | 3200 | 2° | 9 | 20-600 | 15 |
QC12Y-12×4000 | 12 | 4000 | 2° |

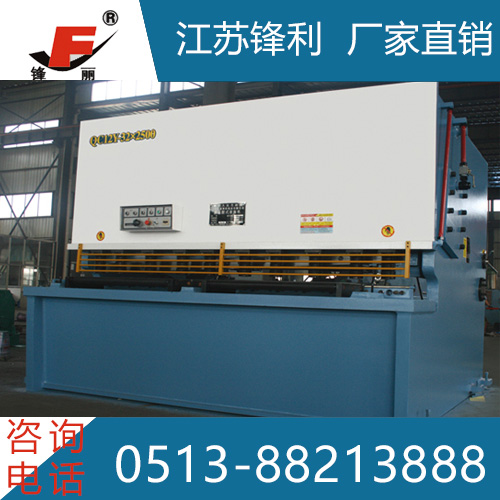

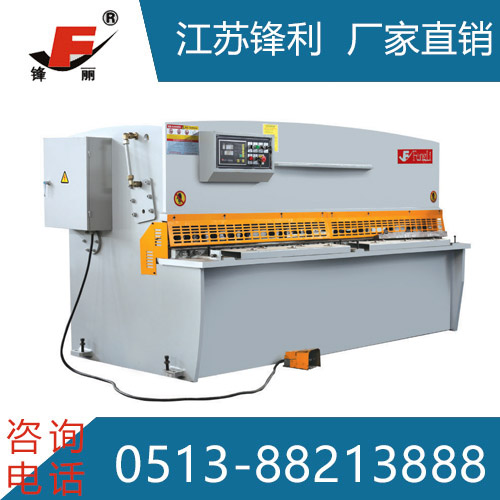

QC12Y液壓擺式剪板機
